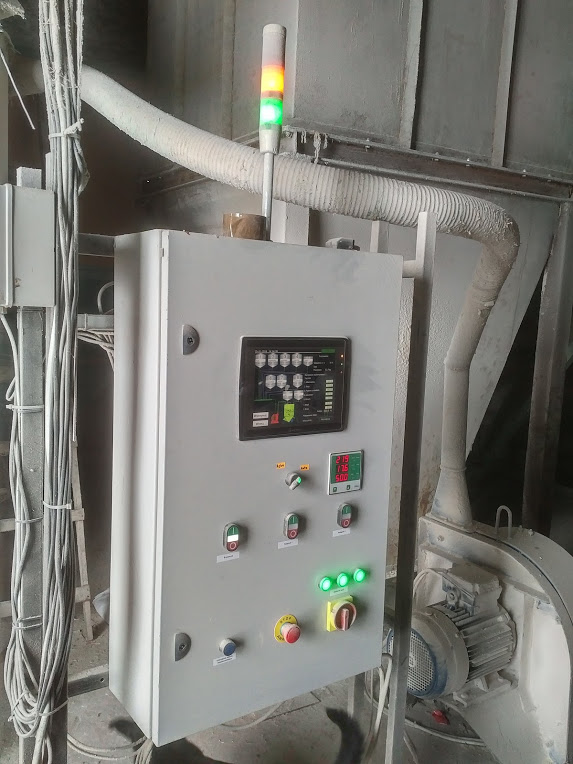

Automatyczna mieszalnia pasz

przez **Arek** » So, 26 stycznia 2019, 21:56

Jaki to PLC ?

przez **lukaczmarek** » So, 26 stycznia 2019, 23:42

Weintek 10 cali bodajże

przez **maros** » N, 27 stycznia 2019, 11:20

Panel Weintek, a jaki PLC do sterowania?
@maksiu jak zrealizowany jest pomiar z wag? Przetwornik tensometryczny na 4-20[mA] czy karta do sterownika?
Jest pomiar obciążenia śrutownika i regulacja np. zasuwą analogową?
Rozruch śrutownika na gwiazda-trójkąt z czasówką czy jakiś softstart?
Ten mały wyświetlacz co pokazuje?

Ogólnie szafka mi się podoba, ale nad estetyką przewodów bym popracował

przez **lukaczmarek** » N, 27 stycznia 2019, 12:27

Do sterowania jest siemens bodajże
czujniki tensometryczne są pod mieszalnikiem
Był pomysł przepustnicy regulującej dopływ lewego powietrza przed śrutownikiem w zależności od odciążenia ale docelowo zrezygnowaliśmy z tego pomysłu.
Rozruch automatyczna gwiazda trójkąt z czasówką.
Mały wyświetlacz pokazuje wszystkie parametry sieci, czyli prądy częstotliwość napięcie i jeszcze pare innych.
Większość z widocznych tu przewodów są do systemu monitoringi u alarmu.

przez **maksiu** » N, 27 stycznia 2019, 12:47

@maros - jest karta do sterownika dołożona. Tu akurat 2-kanałowa, mogę jeszcze w razie potrzeby drugą wagę dołożyć

Nad pomiarem obciążenia myśleliśmy, ale w końcu zrezygnowaliśmy. Jest termik, w razie co wybije i na ekran wyrzuci błąd.

przez **maros** » N, 27 stycznia 2019, 13:54

@lukaczmarek, @maksiu dziękuję za odpowiedź

przez **wojtello** » N, 27 stycznia 2019, 17:45

Jaką wydajność na godzinę osiągasz?

przez **lukaczmarek** » N, 27 stycznia 2019, 20:13

wydajność samego śrutownika uśredniając (bo to zależy od odległości od silosów) to jakieś 1,5 tony na godzine, natomiast ze śrutowaniem mieszaniem i wysypywaniem z mieszalnika to trochę ponad godzinę tona

przez **Arek** » N, 27 stycznia 2019, 20:28

Jaką średnią masz długość przewodów ssących? śrutownik 11 kW?

przez **lukaczmarek** » N, 27 stycznia 2019, 20:51

śrutownik jest 15 kw, do tych silosów najbliżej stojących w paszarni to jest ze 4-5m, do 2 najbliższych na zewnątrz jest 6-7m a do najdalszego 18m

przez **Arek** » Pn, 28 stycznia 2019, 00:40

A na tym najdłuższym jaką wydajność możesz osiągnąć ?

przez **lukaczmarek** » Pn, 28 stycznia 2019, 07:11

Myślę że nie wiecej jak tona na godzinę
