W tym temacie chcę przedstawić budowę od podstaw magazynów zbożowych BIN 2x130t (z możliwością rozbudowy do 4x130 + suszarnia) wraz z koszem przyjęciowym, podajnikiem pionowym, czyszczarnią wstępną .
Na początku było tak:

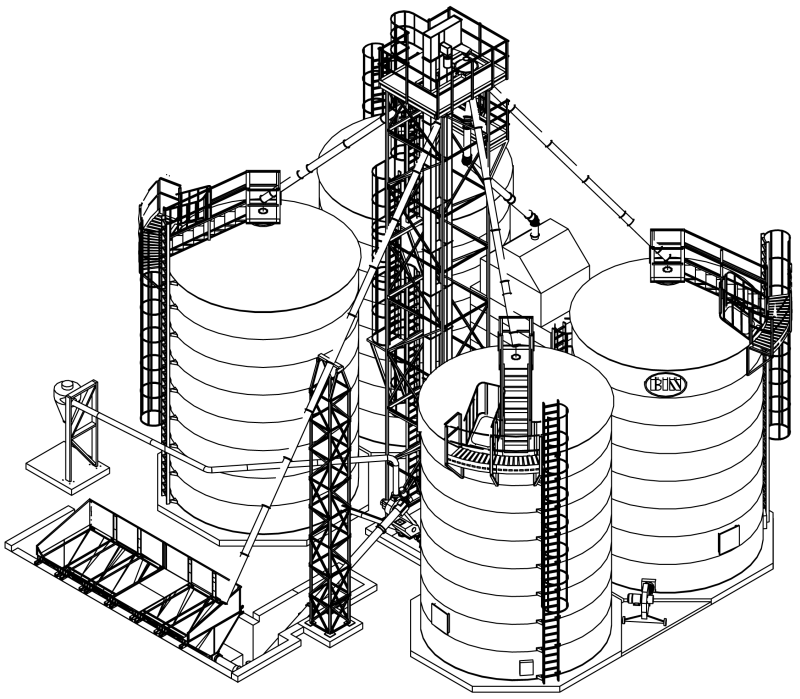

Projekt wg. założeń narazie stawiam 2 przednie bo tylne może się okazac że będę potrzebował większe 200 albo 250t

Podajnik kubełkowy jeżeli ma być zagłębiony w ziemi to polecam zamiast szalunku kupić gotowe szambo z atestem szczelności.



My za długie na 3 m i szerokie na 2 m i głębokie na prawie 3 m z ustawieniem zapłaciliśmy koło 3000 zł.

Wykop pod kosz dobrze jest wyłożyć folią budowlaną, zawsze zwiększa szczelność, a nie kosztuje dużo. Łączenie między dnem a bokami szalunku pod kosz wskazane jest żeby uszczelnić taśmą uszczelniającą, która pod wpływem wody zawartej w betonie pęcznieje i uszczelnia połączenie.

Kosz zasypowy będziesz z BIN-a brał ? Mi wydawał się za delikatny i zrobiłem sam kosz najazdowy.

Tak będę brał z BIN-a nie oglądalem ale jak go polecają to kupiłem a najazdowego nie potrzebuję bedzie zabezpieczenie rurą by na niego nie najechać i równo z posadzką by łatwiej zamiatać.

U nas jest w połowie najazdowy, a szerokości cały kosz ma koło 2 metrów. Nie jest to trudne do wykonania, a bardzo ułatwia sprawę. Jeżeli przyczepa ma dolne otwieranie burt to praktycznie nie ma co zamiatać. Drugą część mamy wyłożoną kratami zgrzewanymi, ale kupowaliśmy je sami, bo wychodziło znacznie taniej.

Ciąg dalszy z budowy prezenujący wykopy i prace przygotowawcze z dn 22-23.11.2012




Jeżeli linkujemy na zdjęcie z galerii, to najlepiej użyć taga [album][/album] - jest przycisk tuż obok tego od youtube. Podajemy wtedy tylko jego numerek (id) - maksiu

Poszalowane czekamy na beton wodoodporny i wibrator. Dla pewności powstawiałem dreny przy dnach fundamentu gdyby coś było nie tak to podłączę do dreny oddalonej 100m a znajdującej się niżej ok 0,5m od najniższego fundamentu.




połączone

Z ostatniej chwili.

ojoj, jeśli nie jest za późno to radzę wykonać konkretną hydroizolację. Nie ma czegoś takiego jak beton wodoszczelny, to tylko marketing, a każdy jeden beton ma pewną nasiąkalność, jeden większą drugi mniejszą ale ma.

Nie wiem przyjacielu czy jesteś mądrzejszy od technologa i inżyniera oni twierdzą, że beton klasy b-20 min W6 nie przepuści wody która nie jest pod wysokim ciśnieniem.
Mosty i przeróżne konstrukcję leją cały rok i nie patrza na pogodę grunt to odpowiednia chemia w betonie.

Powód edycji: ortografia; edytował: sebekwolkasos

Nie oszukujmy się, w sezonie kiedy infrastruktura jest wykorzystana wody tam na pewno nie będzie nawet jeśliby miała się przedostać. Żniwa zwykle są suche.

A tak z innej beczki przecież robi się zbiorniki wodne (oczka, oczyszczalnie) z betonu bez jakichś wybitnych uszczelnień i jakoś to się trzyma. Pozdrawiam

Powód edycji: ortografia; edytował: sebekwolkasos

,,Wody tam na pewno nie będzie...,, Gdzie, bo nie bardzo rozpoznaję po foto, a jedynie czytam ,,beton wodoszczelny,, więc piszę że to nie prawda bo coś takiego nie istnieje. Jeśli faktycznie jej obecność tam, w danych okresach nie przeszkadza to ok.

Witam po przerwie i demonstruję ciąg dalszy prac na budowie baterii silosów BIN.


Zalali i pojechali ale wcześniej przykryli płyty specjalną matą złożoną z foli alu + styropian 3cm na wierzch plandeka jako zabezpieczenie przed śniegiem i tak ma stac do odwilży. Poczekam zobaczę na razie jeszcze o kasę sie nie pytają.

Roboty maja sie ku końcowi fundamenty gotowe zostało tylko porządkowanie terenu .

Prace przy fundamentach zakończone, obsypane pospółką i zagęszczone zalany fundament pod cyklon. Ziemi niestety nie daje się rozplantować i przewieźć na bok bo za duże błoto trzeba poczekać aż przeschnie lub lekko przymarznie. Więc czekamy montaż dopiero z koncem lutego lub początkiem marca.

siwy ile cie wyniesie ten kompleks (jeśli możesz podaj ceny części składowych będę bardzo wdzięczny )

@black80 na Twoją prośbę zamieszczam w załączniku ofertę wstępną. Mam nadzieję, że źle nie robię i nie będę miał z tego tytułu nieprzyjemności
Proszę nie używac tego jako karty przetargowej w negocjacjach OK.
Do tej oferty należy dołozyć jeszcze koszt suszarni z montażem ok 100-150k netto.

@siwy Dobrze to rozumiem 4 silosy po 132 t każdy ??

Tak jak w ofercie i projekcie @Guzik!
Choć zastanawiam się na zamiana tych z tyłu na 200-250t lub 200-250 1szt i ok60-70t lejowy by słuzył jak zbiornik buforowy dla suszarni.

Mam prawie identyczny projekt suszarnia w tym samym miejscu silosy identyczne czyszczalnia tylko u mnie jest kosz grawitacyjny i do tego musi być 2 kubełek ale bez konstrukcji

Konstrukcja wsporcza podajnika występuję od jakiejś tam wysokości podajnika chyba ok.12m poniżej nie dają lub wspieraja o sąsiadujące silosy.
Projekt wygląda tak bo nie utrudnia mi w razie czego rozbudowy o kolejne silosy.

Tak zgadza się ,a jaki będzie kosz redler czy ślimak ??

Kosz 6m w podłodze ślimak i od tego do podajnika ślimak całość ustawiona na wydajność 24t/h suchej pszenicy. Nie wiem czy się nie myle ale grawitacyjny nie osiąga oszałamiajacych wydajności. Sąsiad ma i ledwo od bizona nadąży odbierać a wydajność miała być min 12t/h.

To zależy przecież od przepustowości kubełka.
Jak kubełek katalogowa ma 30t\h to w praktyce będzie 20 i to wystarczy.

Nie będę sie spierał ale w grawitacyjnym jak jest dużo to szybko pobiera ale i mniej to tylko tyle ile zdąży wlecieć przez gardło.
Na dziś przykryłem całość plandekami robiąc wcześniej konstrukcje drewniane takie daszki dwuspadowe i teraz czekam spokojnie do wiosny na montaż BIN-ów.
W międzyczasie może uda się ten nadmiar ziemi wywieźć gdzieś na bok a część rozplantować na około.

Takie moje (głupie) pytanie: gdzie jest ten załącznik z cenami?

A widzisz admin wyciął ze względu na ochrone danych osobowych ale jak będę dysponował czasem to je wytnę i wstawie samą ofertę. Cena za całość ale bez suszarni to ok 225tys. PLN.

Siwy jaką suszarnie planujesz kupić i silosy? Dużo można wynegocjować na cenie, tak samo jak z ciągnikiem? U mnie jeszcze nic nie jest przesądzone ale do 14.01.2013 muszę złożyć poprawki do wnioski na MGR. Jeśli wszystko pójdzie zgodnie z planem też będę chciał przeprowadzić taką inwestycję. Na suszarnię drzewicza z koszem przyjęciowym, kubełkiem i wstępną czyszczalnią dostałem ofertę 148 tys netto. Na 3 x BIN 60t z wybierakami podpodłogowymi i połączenie z kubełkiem 56 tys netto. Mogę wkleić projekt ale nie wiem jak. Ewentualnie mogę zrobić format JPG i do galerii wrzucić.

Już fotki są w galerii:

Co sądzicie o tej cenie? Za silosami ma być 3 metry przestrzeni a dalej płot sąsiada. Ewentualna dalsza rozbudowa kompleksu zaplanowana jest na budowanie kolejnych silosów w dwóch rzędach w kierunku lewego dolnego rogu z obrazka. Kosz przyjęciowy jest wyceniony na 6400 zł netto. Wydaje mi się że jest to rozsądna propozycja w porównaniu z tą od BIN. Ten kosz bez problemu można zagłębić w ziemi ile się chce i zrobić z niego najazdowy, a jak widzimy na wszelkich skupach zboża, to tylko najazdowe mają rację bytu.

Ja rozważam zakup suszarni Agremo SU 5 lub 7.

Miałeś do czynienia z suszarniami Drzewicz lub Agremo takiego pokroju o których rozmawiamy? Ja kompletnie nie wiem nic, nie mam kogo się doradzić, w okolicy nikt nie uprawia QQ a tym bardziej nie suszy.

@ Siwy Ile taka suszarnia kosztuje Agremo SU 5 ??

Nie nie mam do czynienia z suszarniami taką polecili mi w BIN i po zapoznaniu się w internecie z mozliwościami przystałem na taką. U nas QQ nikt nie sieje na ziarno a suszy się tylko zboża ale i to tylko obszarowcy.
@Guzik SU 5 coś ok. 90tys.+ montaż czyli ok 100k, 7 kosztuje 100k+montaż ceny netto

Zrobiłem na szybko zestawienie suszarni tych dwóch producentów. Niestety jest mało obrazowe, ponieważ Drzewicz podał tylko wydajność z uwzględnieniem czasu na schładzanie i wyładunek ziarna, natomiast Agremo podał wydajność podczas ciągłej pracy w ciągu doby. Otrzymany wynik podzielił na 24 godz. Różnice są kolosalne, bynajmniej na kartce.
Jeśli jest ktoś kto ma, lub miał do czynienia z którąś z suszarń, proszę o podanie realnych wydajności tych urządzeń.

@zyrafa są różnice to weź się jeszcze pochwal ze wskazaniem na kogo, która z założenia ma wiekszą wydajność lub jakie typy porównywałeś.

Ja sam mam zamiar zakupić suszarnię w najbliższych 3 latach ale ja myślałem o typie http://allegro.pl/przewozna-suszarnia-d ... 55826.html
Ale nie wiem czy nie będzie lepszy drzewicz stacjonarny tylko że do drzewicza trzeba najlepiej silosy stawiać.

Na temat suszarni piszcie w tym temacie viewtopic.php?f=111&t=655

Dlaczego chcesz przewoźną na mój rozum to stacjonarna lepsza?

Ponieważ jak będę stawiał halę to raczej przewoźna jest lepsza.
Chyba że będą silosy to na pewno będzie stacjonarna

Trochę zaśmiecamy ten temat. Chyba?

@Siwy No troszkę, dlatego na temat suszarni założyłem drugi i tam można pisać dalej na ten temat.

Do kukurydzy to obowiązkowo suszarnia wyciągowa działająca na podciśnieniu z recyrkulacją. Najlepiej z odzyskiem ciepla z powietrza zużytego.

Mam dobrą wiadomosć dla tych którzy planują stawiać silosy BIN w tej chwili jest promocja od prezesa 12% rabatu od wartości silosu obniżono cene na niektóre elementy jak kosz zasypowy czy schody dachowe. Ponad to udało mi się wynegocjować ostatecznie jeszcze rabat o całości 1,5% urządzeń i 5 procent od montażu.
Suma sumarum zostało mi w kieszeni jakieś 12tys.

Po dłuższej przerwie rozpoczął się montaż całego kompleksu. Początkiem jest skręcenie do kupy wieży wsporczej.

Witam jesli chodzi o montaz silosow zbozowych to jestem do dyspozycji jestem montażysta obecnie montuje silosy dla inwestorow z firmy farmer z rzeszowa inwestycja warta jest 7 mln zlotych budowa obejmuje 6 zbiornikow plaskodennych o srednicy 10,5 m ,2 zbiorniki buforowe lejowe o srednicy 5,7 m,suszarnia 16 sekcji i zbiornik spedycyjny o srednicy 3,8 m budowa juz dobiega konca jesli chodzi o firme ktora dostarcza materiał polecam firme feerum z chojnowa
